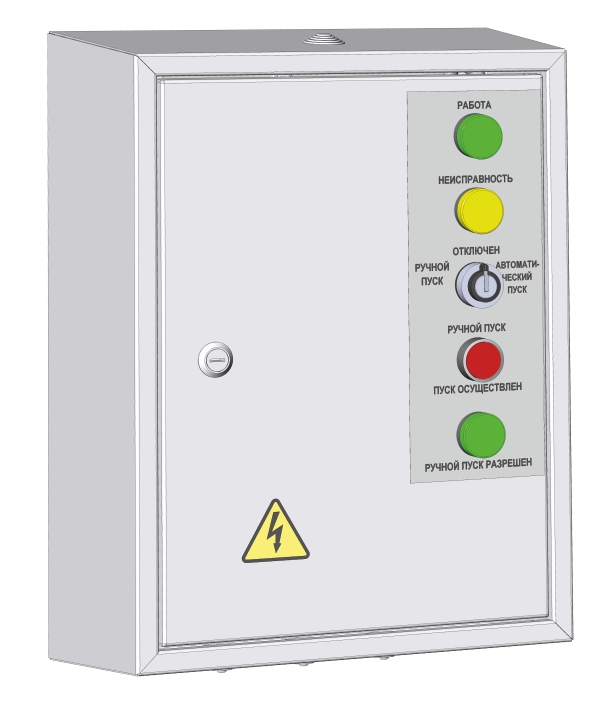

Шкаф управления вентилятором и калорифером
ШУП-ХХ исп.1К и ШУП-ХХ исп.2К

Характеристики

• ШУП соответствует требованиям ТУ 4371-021-66309897-2017 и комплекта технической документации, а также ГОСТ Р 53325-2012.
• По устойчивости к воздействию коррозионно-активных агентов ШУП рассчитан на работу в условиях, соответствующих атмосфере типа II (промышленная) по ГОСТ 15150-69.
• Вид климатического исполнения адресной метки УХЛ З.1 по ГОСТ 15150-69.
• Степень защиты оболочки ШУП – IP31 по ГОСТ 14254-96 (по требованию IP54).
• ШУП предназначен для работы в трёхфазных сетях системы TN-S или TN-C-S с номинальным напряжением 380В и частотой 50Гц.
• ШУП-ХХ исп.1К220 предназначен для работы в однофазных сетях 220В и частотой 50Гц.
• Подключение электродвигателя, а также ТЭНов калорифера, на напряжение ~220/380В к ШУП трехжильным кабелем по схеме «звезда».
• Подключение электродвигателя, а также ТЭНов калорифера, на напряжение ~380/660В к ШУП трехжильным кабелем по схеме «треугольник».
• Мощность управляемого электродвигателя не должна превышать в зависимости от исполнения 3/5,5/7,5/11/15 кВт.
• Суммарная мощность калорифера в зависимости от исполнения не должна превышать:
      для ШУП исп.1К, не более 41 кВт,
      для ШУП исп.2К, не более 81 кВт.
• Шаг установки и индикации температуры 0,1°С.
• Программируемый гистерезис регулировки температуры, не менее 0,1°С.
• Длина кабеля датчика «витая пара», не более 50 м.
• Информативность - 8 ("Норма", "Нет связи", "Неисправность", "Пуск произведен").
• Габаритные размеры: ШУП исп.1К, не более 400х400х300 мм; ШУП исп.2К, не более 500х400х220 мм.
• Масса: ШУП исп.1К, не более 8 кг; ШУП исп.2К, не более 11 кг.
• ШУП рассчитан на круглосуточную работу при температуре окружающего воздуха от минус 25 до плюс 55 °С и относительной влажности не более 95 % без конденсации влаги.
• По помехоустойчивости, помехоэмиссии и устойчивости к индустриальным радиопомехам ШУП соответствует требованиям третьей степени жесткости в соответствии с п.М.1.5 ГОСТ Р 53325-2012.
• ШУП по устойчивости к механическим воздействиям (синусоидальная вибрация) соответствует группе исполнения NX по ГОСТ 28203.
• Средняя наработка на отказ, не менее 60000 часов.
• Срок службы ШУП не менее 10 лет.

Шкаф управления вентилятором и калорифером адресный пожарный ШУП-ХХ исп.1К и ШУП-ХХ исп.2К предназначен для управления электродвигателем вентилятора подпора воздуха и калорифером.

Cимволы ХХ означают максимальную мощность электродвигателя в кВт.

ШУП-ХХ исп.1К управляет электродвигателем мощностью до 15 кВт в зависимости от исполнения и калорифером мощностью до 41кВт.
ШУП-ХХ исп.2К управляет асинхронным электродвигателем мощностью до 15 кВт в зависимости от исполнения и двухступенчатым калорифером общей мощностью до 82кВт, мощность каждой ступени 41кВт.

Особенности:

Включение и выключение калорифера производится одновременно с включением/выключением электродвигателя. Температура воздуха на выходе электрокалорифера поддерживается одноступенчатым или двухступенчатым терморегулятором с цифровым индикатором, который установлен внутри шкафа ШУП. Диапазоны температур включения/выключения нагревателей калорифера задаются на панели управления терморегулятора.

Для выполнения требований п.5.11 СП6.13130.2021, в конструкции ШУП применяются автоматические выключатели серии ВА-103M без теплового расцепителя с характеристикой "МА", характеристика электромагнитного расцепителя D.

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

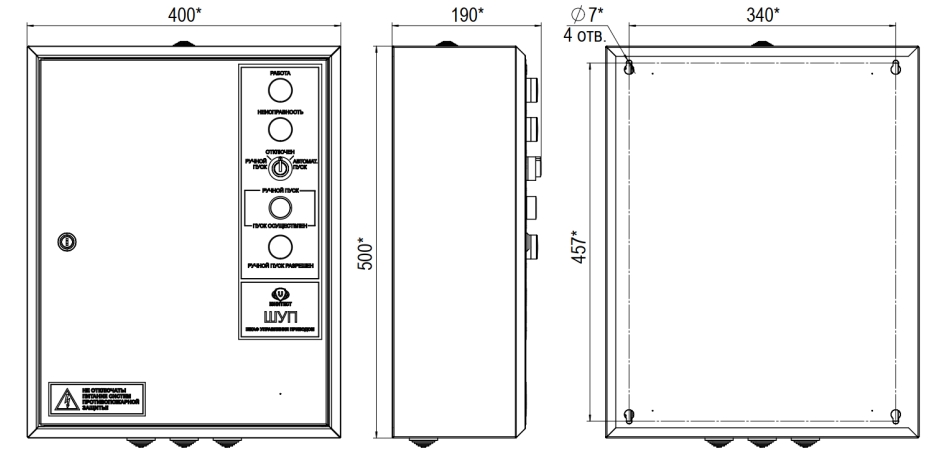

Габаритные и установочные размеры ШУП-ХХ исп.1К

Габаритные и установочные размеры ШУП-ХХ исп.2К

Схема подключения ШУП-ХХ исп.1К (380В).

Схема подключения ШУП-ХХ исп.2К (380В) с двухступенчатым калорифером.

Схема подключения ШУП-ХХ исп.1К (220В).

Схема подключения ШУП-ХХ исп.1К (220В/380В).
