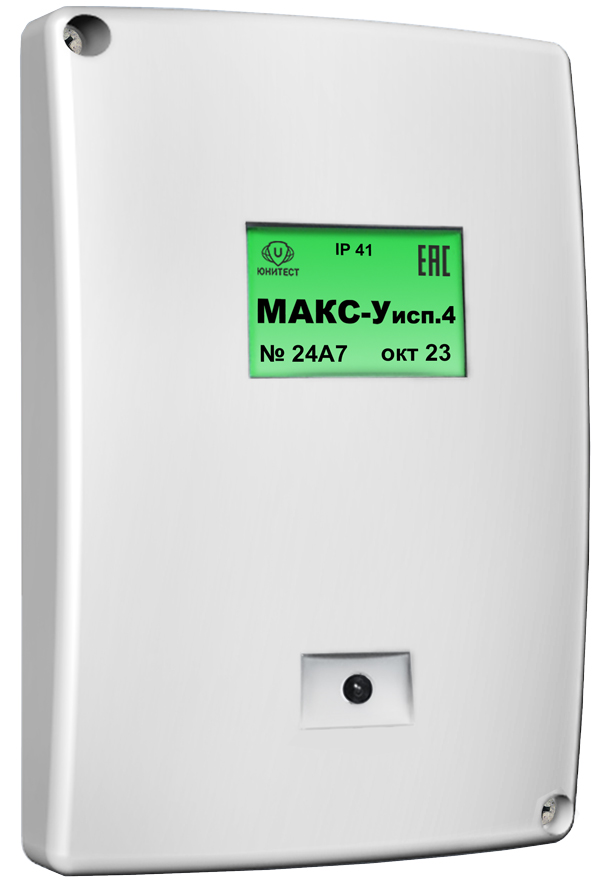

Модуль адресный управляющий
МАКС-У исп.4

Характеристики:

• Занимает 4 адреса.
• Информативность модуля - 3 ("Норма", "Неисправность управления (Нет питания нагрузки/Обрыв цепи управления)", "Нет связи".
• Задержка передачи сообщений (кроме  "Нет связи") - 1 сек.
• Контакты реле выдерживают:

напряжение переменного тока - 250В,
ток в активной нагрузке, при напряжении ≈220В - 1А,
ток в активной нагрузке, при напряжении =24В - 5А.

• Ток контроля цепи управления:

при напряжении 24В - 0,5 мА,
при напряжении ≈220В - 1 мА.

• Работоспособность в температурном диапазоне от -20°С до +70°С и относительной влажности 93% при температуре 40 °С.
• Габаритные размеры - 100х150х43 мм.
• Масса - 0,15 кг.
• Средняя наработка на отказ - 60000 часов
• Модуль является ремонтопригодным восстанавливаемым изделием. Среднее время восстановления 1 час. Срок службы не менее 10 лет.

Модуль адресный управляющий содержит четыре реле (четыре адреса) и предназначен для формирования четырех адресных управляющих сигналов пуска. Контроль пусковых цепей устройств по­жарной автоматики, оповещения, пожаротушения, видеонаблюдения, включая внутреннюю цепь управляемого устройства. Контакты реле 220 В/1А или 24В/5А. Модуль контролирует наличие напряжения питания управляемых устройств 12-220В. Питание модуля от адресной линии.

Модуль подключают к двухпроводной адресной линии, по которой осуществляется его питание и обмен данными с АПКП. При программировании модулю присваивается четыре независимых для каждого реле адресных кода.

Модуль имеет четыре выхода реле (переключающие контакты), которые включаются по индивидуальным сигналам, установленным при программировании АПКП. Каждому реле может быть установлена индивидуальная логика работы в составе АПКП. Незадействованные реле допускается не программировать.

Модуль контролирует наличие напряжения питания управляемых устройств 12-220В и исправность цепи управления, включая внутреннюю цепь управляемого устройства.

В связи с этим модуль МАКС-У исп.4 рекомендуется использовать, в частности, для подключения пиропатронов модулей пожаротушения, т.к. он обеспечивает контроль исправности цепи пиропатрона в дежурном режиме без дополнительных средств контроля цепей пуска.

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

Установка режимов работы модуля производится с помощью 2-х джамперов "Режим работы".

Каждое реле модуля имеет джампер отключения контроля цепи управления, что необходимо для проведения пусконаладки при отсутствии напряжения питания нагрузки, а также для поиска неисправностей в цепях управления. При установленном джампере контроль цепи управления отключен.
Модуль поставляется с установленными джамперами отключения контроля цепей управления.

Габаритные и установочные размеры МАКС-У исп.4.

Расположение клемм и органов управления МАКС-У исп.4. Схема подключения нор-мально-выключенной нагрузки.

Расположение джамперов отключения контрольных цепей от клемм реле.

Особенности схемы подключения нормально-включенной нагрузки к МАКС-У исп.4.

Схема подключения к МАКС-У исп.4 нормально-включенной нагрузки с контролем наличия напряжения питания нагрузки.
