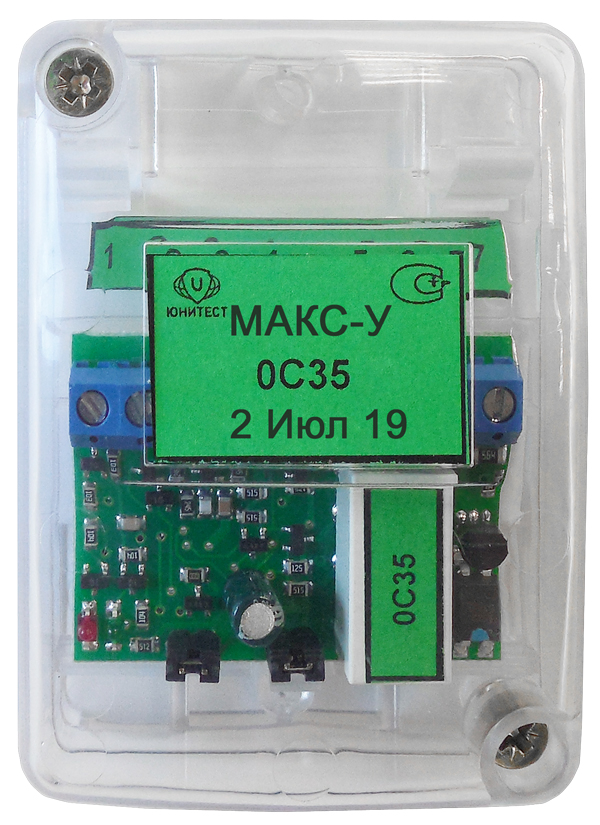

Модуль адресный управляющий
МАКС-У

1. Длина шлейфа сигнализации – 50 м.
2. Задержка передачи сообщений (кроме «Нет связи») – 1 сек.
3. Контакты реле выдерживают ток при напряжении:
= 24В - до 5 А,
~ 220В - до 1 А.
4. Ток в цепи контроля:
– при напряжении 24В – 0,5 мА,
– при напряжении 220В – 1 мА.
5. Режимы работы реле:
– импульсный (включение на 3 сек.) – при установленном джампере 1,
– постоянный (выключение при отмене тревоги) – при удаленном джампере 1.
6. Температурный диапазон: -20° – +70°С.
7. Наработка на отказ – 60000 ч.
8. Габаритные размеры – 75х55х33 мм.

Модуль адресный управляющий для формирования адресных управляющих сигналов запуска и контроля состояния устройств пожарной автоматики, оповещения, дымоудаления, видеонаблюдения.
Для совместной работы с ЮНИТРОНИК 496М. Для управления привода и клапанов с питанием 220В рекомендуется применять специализированное устройство МАКС-УРП.

Совместно с модулем МАКС-У может применятся МШ-1 (модуль шунта), коммутационное устройство, которое используется для удобства подключения датчиков положения привода и коммутации необходимых добавочных сопротивлений.

МШ-1 имеет отдельные винтовые клеммы для подключения контрольного шлейфа и датчиков положения привода. Внутри модуля установлены необходимые добавочные и оконечное сопротивление.

Схема подключения контрольного шлейфа сигнализации КШС. Rок= 560 Ом, R1 = 2,2кОм. Все резисторы ±5%, 0,25 Вт.
В дежурном режиме оба концевых выключателя в КШС должны быть замкнуты.
При размыкании одного из контактов формируется «Сообщение 1» (например, «Клапан приоткрыт»), при двух разомкнутых контактах – «Сообщение 2» («Открыто»).

Модуль шунта МШ-1 для подключения к КШС.

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

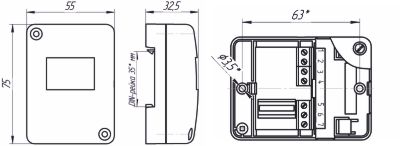

Габаритные и установочные размеры адресной метки.

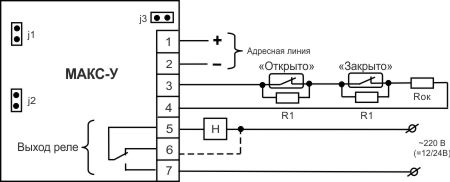

Схема подключения нормально-выключенной нагрузки.
