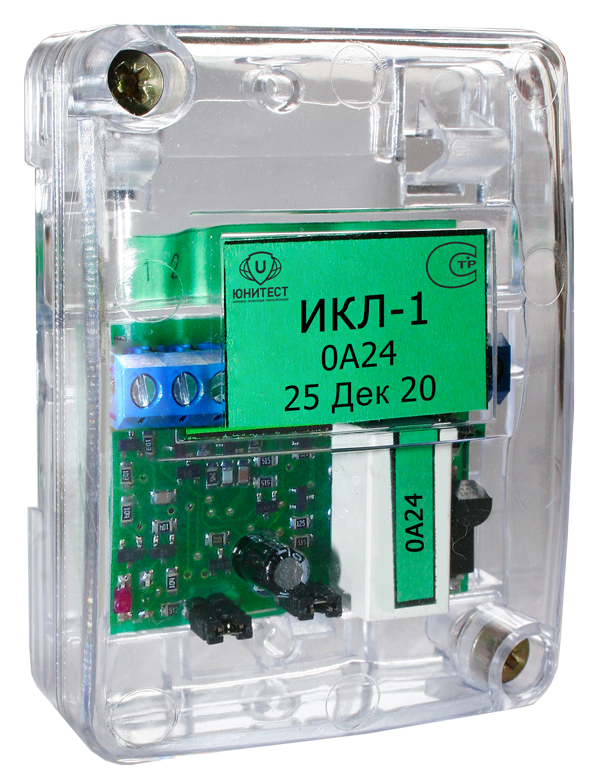

Изолятор кольцевой линии
ИКЛ-1

Характеристики

• Информативность изолятора .……………............................. 5 ("Норма", "КЗ шлейфа", "Обрыв ШС", "Нет питания", "Нет связи").
• Длина линии связи RS-485 при использовании кабеля типа «витая пара»:
         сечением 0,2 кв.мм, не более …………………………… 1500 м;
         сечением 0,5 кв.мм, не более …………………………… 2000м.
• Напряжение питания …………………………………...……… 12/24 В.
• Ток потребления, не более …….……………………………… 17 мА.
• Работоспособность в температурном диапазоне от -20°С до +70°С и относительной влажности 93% при температуре 40 °С.
• По помехоустойчивости, помехоэмиссии и устойчивости к индустриальным радиопомехам модуль соответствует требованиям третьей степени жесткости в соответствии с п.М.1.5 ГОСТ Р 53325-2012.
• Габаритные размеры, не более …........................................ 75х55х33 мм.
• Масса, не более ...................................................…..…...….. 0,1 кг.

Изолятор кольцевой линии RS-485, связывающей несколько (до восьми) приемно-контрольных приборов "Юнитроник 496М" в единую сеть. Изолятор обеспечивает работоспособность интерфейсной линии при единичной неисправности (КЗ, обрыв) и работу системы "Юнитроник" в соответствии с новым Сводом Правил СП 484.1311500.2020.
Позволяет использовать без изменений существующее оборудование системы "Юнитроник", не требует изменения проектов за исключением прокладки кольцевой линии связи RS-485. Обеспечивает резервирование линии связи с компьютером (АРМ).

Особенности:

1. Изолятор является адресным устройством, контролирует кольцевую линию RS-485 на обрыв и КЗ, отключает короткозамкнутые участки линии и передает информацию о неисправностях на АПКП. При восстановлении линии Изолятор автоматически возвращает исходное состояние.
2. Изолятор имеет Т-образную схему подключения, в АПКП Юнитроник-496М предусмотрен отдельный разъем. Рекомендуется устанавливать изолятор внутри корпуса АПКП.
3. АРМ или компьютер подключают так же, как АПКП, к одному из изоляторов
4. Питание Изолятора осуществляется от внешнего источника питания =12/24В.
5. Увеличение длины интерфейсной линии возможно с помощью удлинителей RS-485, если требуется, с гальванической развязкой, а также через локальную сеть с помощью модулей Ethernet-U2.

• 1) 100% предоплата.
• 2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
• 3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

• 1) Для юридических лиц:
       - Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
       - Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.


• 2) Для физических лиц:
       - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
       - Курьерская доставка по Москве.
       - Доставка транспортными компаниями, либо курьерскими службами.

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

• 10 лет на охранно-пожарную сигнализацию «Минитроник»;
• 5 лет на пожарные извещатели «Один дома-2»;
• 2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
• 2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

Габаритные и установочные размеры размыкателей.

Назначение клемм изолятора.

Схема подключения изолятора в интерфейсную линию.
