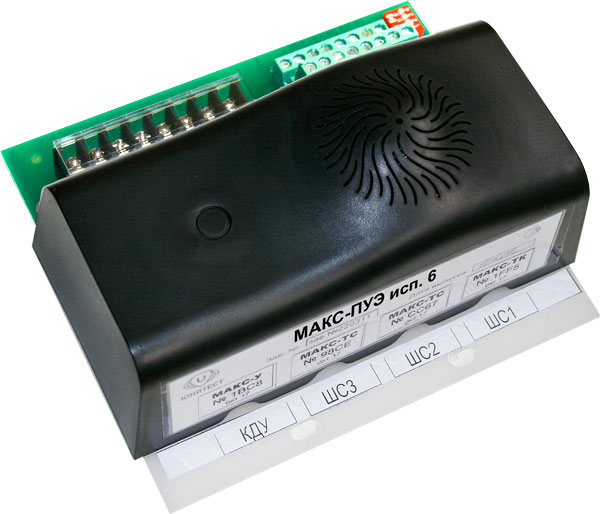

Модуль адресный пожарный и управления этажный - МАКС-ПУЭ исп.6

Рекомендуемые объекты:

Описание Оплата и доставка Документация Схемы

Модуль адресный пожарный и управления этажный МАКС-ПУЭ (исп. 6) с блоком речевого оповещения.
Предназначен для адресации извещений о пожаре и неисправностях от безадресных пожарных извещателей, речевого оповещения о пожаре, для управления тремя клапанами дымоудаления с электромагнитным приводом типа КДП-5А-ЮТ или аналогичных, а также для контроля их закрытия.

Возможности:
1. Имеет четыре адреса, один из которых соответствует шлейфу сигнализации контроля пожарных кранов (ШС1), второй - шлейфу сигнализации с дымовыми пожарными извещателями для установки в квартирах и межквартирных коридорах (ШС2), третий - шлейфу сигнализации с дымовыми пожарными извещателями для установки в лифтовых холлах (ШС3), четвертый - управлению электромагнитами трех клапанов дымоудаления КДП-5А-ЮТ и контролю их закрытия. 2. Речевой оповещатель управляется централизованно от общего для всех этажей модуля адресации МА-УОП и питается от отдельного источника = 24В. В цикле длительностью 10 сек выдает звуковой сигнал с последущим речевым сообщением «Пожарная тревога! Покиньте помещение!». 3. Для питания клапанов дымоудаления КДП-5А-ЮТ необходимо подать на модуль напряжение ~ 220В. Питание дымовых пожарных извещателей осуществляется по дополнительному шлейфу питания = 24В. 4. Обеспечивает выдачу раздельных сигналов «Пожар-1» и «Пожар-2» при срабатывании соответственно одного или двух автоматических пожарных извещателей в ШС1, ШС2 и ШС3, и сигнала «Пожар-2» при срабатывании ручного извещателя, а в ШС1 также при открытии пожарного крана. 5. Модуль осуществляет автоматическую перепроверку срабатывания дымовых извещателей путем автосброса тревоги извещателей после первого срабатывания. 6. По команде ПКП модуль обеспечивает кратковременное (на 3-5 сек) последовательное (с задержкой 1-2 сек) включение электромагнитов клапанов. При использовании других типов клапанов возможно исполнение модуля с включением реле в постоянном режиме.

Возможности:

1. Имеет четыре адреса, один из которых соответствует шлейфу сигнализации контроля пожарных кранов (ШС1), второй - шлейфу сигнализации с дымовыми пожарными извещателями для установки в квартирах и межквартирных коридорах (ШС2), третий - шлейфу сигнализации с дымовыми пожарными извещателями для установки в лифтовых холлах (ШС3), четвертый - управлению электромагнитами трех клапанов дымоудаления КДП-5А-ЮТ и контролю их закрытия.
2. Речевой оповещатель управляется централизованно от общего для всех этажей модуля адресации МА-УОП и питается от отдельного источника = 24В. В цикле длительностью 10 сек выдает звуковой сигнал с последущим речевым сообщением «Пожарная тревога! Покиньте помещение!».
3. Для питания клапанов дымоудаления КДП-5А-ЮТ необходимо подать на модуль напряжение ~ 220В. Питание дымовых пожарных извещателей осуществляется по дополнительному шлейфу питания = 24В.
4. Обеспечивает выдачу раздельных сигналов «Пожар-1» и «Пожар-2» при срабатывании соответственно одного или двух автоматических пожарных извещателей в ШС1, ШС2 и ШС3, и сигнала «Пожар-2» при срабатывании ручного извещателя, а в ШС1 также при открытии пожарного крана.
5. Модуль осуществляет автоматическую перепроверку срабатывания дымовых извещателей путем автосброса тревоги извещателей после первого срабатывания.
6. По команде ПКП модуль обеспечивает кратковременное (на 3-5 сек) последовательное (с задержкой 1-2 сек) включение электромагнитов клапанов. При использовании других типов клапанов возможно исполнение модуля с включением реле в постоянном режиме.

Оплата:

1) 100% предоплата.
2) Для юридических лиц: безналичный перевод, по реквизитам указанным в выставленном счете.
3) Для физических лиц: оплата наличными возможна при покупке продукции в офисе компании, путем оплаты ее в Сбербанке России.

Доставка:

1) Для юридических лиц:
- Самовывоз со склада компании. Для получения заказа представителю организации необходимо иметь: надлежащим образом оформленную доверенность на право получения материальных средств, или печать организации и доверенность на право подписи от лица руководителя организации.
- Доставка продукции возможна транспортными компаниями: Деловые линии, ПЭК или любой удобной Вам. Вы можете самостоятельно заказать любую транспортную или курьерскую службу с забором груза со склада после согласования с Вашим менеджером.

2) Для физических лиц:
     - Самовывоз со склада компании. Для получения заказа необходимо будет предъявить паспорт гражданина Российской Федерации.
     - Курьерская доставка по Москве.
     - Доставка транспортными компаниями, либо курьерскими службами.

Гарантия:

Охранно-пожарные сигнализации и другая продукция компании «ЮНИТЕСТ» получила все требуемые сертификаты. Базовые устройства и вспомогательное оборудование обладают значительным рабочим ресурсом. При выполнении правил эксплуатации такие системы пожарной сигнализации прослужат более 10 лет. Кабели способны сохранять свои параметры в течение 20 лет. Мы даем гарантию на все разновидности продукции:

10 лет на охранно-пожарную сигнализацию «Минитроник»;
5 лет на пожарные извещатели «Один дома-2»;
2 года на адресно-аналоговую систему «Юнитроник» − «Минитроник А32»;
2 года на шлейфовое управляющее устройство «УШУ-1».

Гарантийный срок эксплуатации и хранения продукции в упаковке от 2-х до 10-ти лет со дня изготовления.
Гарантийное обслуживание и ремонт производятся ООО Торговый Дом «ЮНИТЕСТ», Россия, 105523, г.Москва, ул. 15-я Парковая, д. 46Б.

	Руководство по эксплуатации МАКС-ПУЭ исп.6
	Сертификат МАКС-ПУЭ

Назначение клемм и схема подключения модуля.

ВНИМАНИЕ!
1. Не допускается подключение входов модуля и шлейфов сигнализации к источникам напряжения.
2. Напряжение 220В разрешается подавать не ранее, чем через 30 секунд после первого включения питания адресной шины, т.к. после транспортировки положение контактов реле не определено.

Схемы подключения к клеммам модуля ШС1:
(1) – тепловых пожарных извещателей ИП 103-5/2-АI*ЮТ с оптической индикацией и раздельной выдачей сигналов «Пожар-1», «Пожар-2»,
(2),(3) – других пожарных извещателей с раздельной выдачей сигналов «Внимание» и «Пожар»,
(4) – ручных извещателей с выдачей сигнала «Пожар» или извещателей открытия пожарных кранов типа УОС.
Номиналы резисторов (± 5%, 0,25Вт): Rок = 560 Ом; R1= 2,2 кОм; R2= 5,6 кОм, R3= 910 Ом.

Схемы подключения к клеммам модуля ШС2, ШС3 дымовых пожарных извещателей ИП212-90(1,5к) с раздельной выдачей сигналов «Пожар-1», «Пожар-2».
Номиналы резисторов (± 5%, 0,25Вт): R1 = 1кОм, Rок = 4,7 кОм.

Схема подключения герконов клапанов КДП-5А к шлейфу контроля закрытия клапанов. Номиналы резисторов (± 5%, 0,25Вт):
R1= Rок = 2,7 кОм.
