ВЫГОДНО! АДРЕСНО-АНАЛОГОВЫЙ ПРИБОР ПО ЦЕНЕ ШЛЕЙФОВОГО

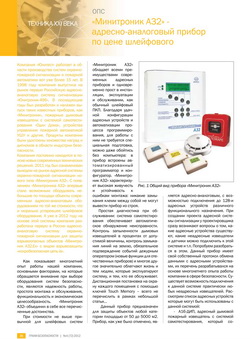

Опубликовано в журнале "Грани Безопасности", № 4, 2012 г.





 В четвертом выпуске журнала "Грани Безопасности" 2012,  была опубликована статья об адресной системе сигнализации МИНИТРОНИК A32 , предназначеной для создания пожарной и охранной сигнализации на объектах площадью 50÷5000 кв.м, на которых ранее применялись шлейфовые приборы.

АДРЕСНО-АНАЛОГОВЫЙ ПРИБОР ПО ЦЕНЕ ШЛЕЙФОВОГО – МИНИТРОНИК А32

Компания Юнитест работает в области производства систем охранно-пожарной сигнализации и пожарной автоматики вот уже более 15 лет. В 1998 году компания выпустила на рынок первую Российскую адресно-аналоговую систему сигнализации Юнитроник-496. В последующие годы был разработан и налажен выпуск таких известных приборов, как, Минитроник, пожарные дымовые извещатели с системой самотестирования Один Дома, устройства управления пожарной автоматикой УШУ и другие. Продукты компании были удостоены множества наград и дипломов в области индустрии безопасности.

Компания постоянно находится в поиске новых современных технических решений. 2011 год был ознаменован выходом на рынок адресной системы охранно-пожарной сигнализации нового типа Минитроник А32. С появлением Минитроника А32 впервые стало возможным оборудовать небольшие по площади объекты современным адресно-аналоговым оборудованием по той же стоимости, что и морально устаревшее шлейфовое оборудование. А уже в 2012 году на основе этой системы компания разработала первую в России адресно-аналоговую систему охранно-пожарной сигнализации для защиты взрывоопасных объектов Минитроник А32.Ех с видом взрывозащиты «искробезопасная цепь ia».

Как показывает многолетний опыт работы нашей компании, основными факторами, на которые обращается внимание при выборе оборудования систем безопасности, являются надежность работы, простота монтажа и обслуживания, функциональность и экономическая целесообразность. Минитроник А32 объединил в себе все перечисленные достоинства.

При стоимости не выше привычной для шлейфовых систем Минитроник А32 обладает всеми преимуществами современных адресных приборов, и одновременно прост в инсталляции, эксплуатации и обслуживании, как обычный шлейфовый ПКП. Благодаря удачной конфигурации адресных устройств и автоматизации процесса программирования для работы с ним не требуется специальная подготовка, можно даже обойтись без компьютера – в прибор встроены автоматизированный программатор и конфигуратор. Высокая живучесть и устойчивость к ошибкам монтажа: никакие замыкания клемм между собой не могут вывести прибор из строя.

Простая диагностика при обслуживании: система самотестирования обеспечивает автоматическое обнаружение неисправности. Контроль запыленности дымовых извещателей в процентах от допустимой величины, контроль замыкания линий на землю, обязательное подтверждение событий дежурным оператором (новые функции для отечественных приборов) и многое другое значительно облегчают жизнь и тем людям, которые эксплуатируют систему, и тем, кто ее обслуживает. Дистанционная постановка на охрану каждого помещения с помощью ключей Touch Memory – всего не перечислить в рамках небольшой статьи…

Рис. 1 Общий вид Минитроник А32.

Данный прибор предназначен для защиты объектов любой категории площадью от 50 до 5 000 м2. Прибор, как уже было отмечено, является адресно-аналоговым, с возможностью подключения до 128-и адресных устройств различного функционального назначения. При создании проекта адресной системы сигнализации у проектировщика сразу возникают вопросы, какие адресные устройства существуют, какие неадресные извещатели и датчики можно подключить к этой системе и т.п. Попробуем разобраться в этом. Данный прибор имеет свой собственный протокол обмена данными с адресными устройствами, их перечень разрабатывался на основе многолетнего опыта работы компании в сфере безопасности. Существует возможность подключения к данной системе практически любых неадресных извещателей. Рассмотрим список адресных устройств которые могут быть использованы с данной системой:


1. А16-ДИП, адресный дымовой пожарный извещатель с системой самотестирования, который согласно СП 5.13130-2009* может устанавливаться один в помещении вместо двух обычных;

2. А16-ИПР, адресный ручной пожарный извещатель;

3. А16-ТК, пожарная адресная метка, которая обеспечивает возможность подключения неадресных пожарных извещателей с нормально-замкнутым контактным выходом;

4. А16-МАУ, адресная метка управляющая, необходима для подключения и управления различными устройствами пожарной автоматики (клапаны, насосы, лифты и пр.);

5. А16-УОП, адресная метка управляющая оповещением и пожаротушением, необходима для подключения модулей пожаротушения или нескольких устройств оповещения людей о пожаре;

6. А16-ТК3, адресная метка охранная или контрольная, применяется для подключения охранных извещателей или для контроля состояния исполнительного устройства с нормально-замкнутыми выходами;

7. А16-КТМ, адресная метка с контроллером считывателя, применяется для создания охранного шлейфа с возможностью его снятия и постановки на охрану дистанционно;

8. БПРА 24-2/7 адресный блок питания для подключения внешних потребителей;

9. РЛ-1 размыкатель линии, устройство для исключения короткозамкнутых участков информационной линии.

Все адресные устройства подключаются непосредственно в одну общую информационную линию (ИЛ) длиной до 3-х км. (для ИЛ используется кабель типа FRLS (FRHF) FE180 1×2×0,5 мм) и не требуют дополнительного питания.

Рис. 2 Структурная схема подключения адресных устройств.

В самом приборе все адресные устройства программно разделены на группы, на 32 пожарных, 32 охранных, 32 контрольных и 32 группы управления. Такая логика работы позволяет создавать широчайшие возможности в работе противопожарной автоматики, реализуя тем самым сложные алгоритмы управления ею. Программирование прибора имеет интуитивно-понятный интерфейс, для наладки всей системы не требуется дополнительное программное обеспечение и подключение дополнительного оборудования. Настройка всей системы не сложнее, чем настройка шлейфового прибора. А экономическая целесообразность использования системы возникает уже на тех объектах, где ранее хватало применения 3-х шлейфов сигнализации. Оценим стоимость данной системы для охранно-пожарной сигнализации и оповещения мини-магазина с офисными помещениями общей площадью около 300 м2.

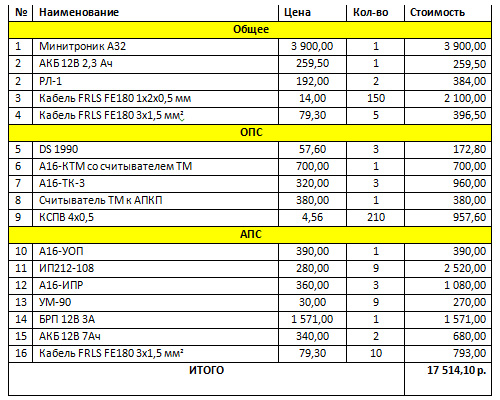

Таблица 1. Примерная стоимость оборудования.

Вывод: компания «Юнитест» предлагает современное решение безопасности для малых и средних объектов по цене шлейфовых систем, которое благодаря простому монтажу и автоматическому программированию позволяет устанавливать современное адресное оборудование не сложнее, чем шлейфовые системы.

В рамках одной статьи рассмотрены только основные возможности системы, более подробное описание, примеры применения и основные проектные решения для различных объектов будут освещены в следующей статье.
